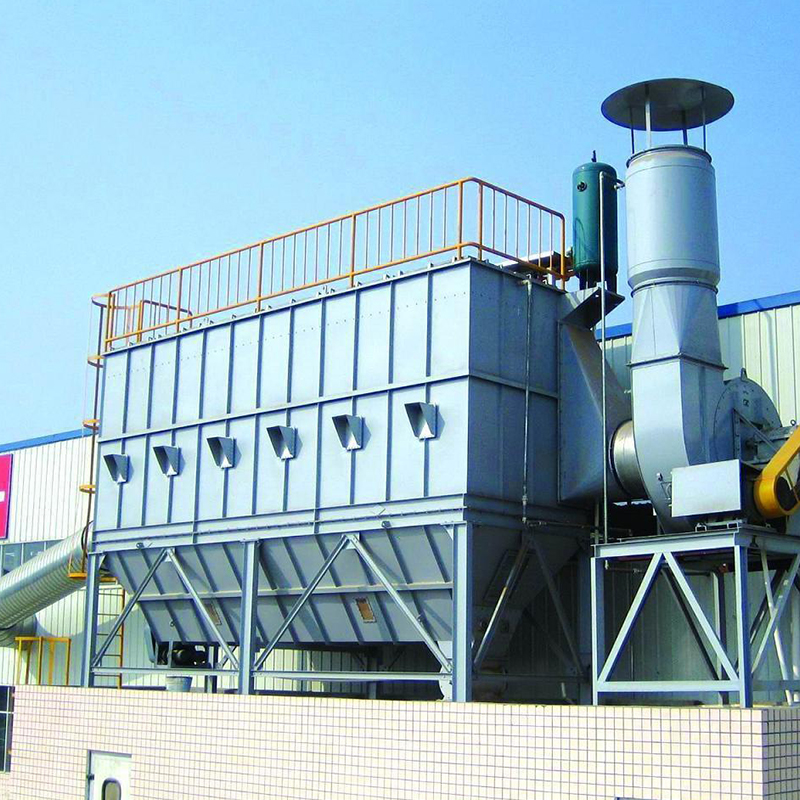

焦化廠布袋除塵器系統簡介：

設計采用的裝煤阻火布袋除塵地面站工藝除塵,煙塵經除塵地面站設備凈化后,煙塵收集率在95%以上,除塵效率達99.5%以上,外排氣體含塵濃度低于排放標準,符合環保標準要求.

焦化廠布袋除塵器工藝原理：

焦?fàn)t地面地面站系統用于導通除塵器與攔焦車集塵罩,使焦側煙塵通過此干管進入除塵地面站進行處理,是移動塵源與固定設備之間的連接通道.出焦集塵干管由固定接口翻板閥、伸縮器、平衡翻板閥、干管端部消音器組成.固定翻板閥由閥板、支臂、管體等部分組成.焦?fàn)t出焦時,攔焦車的液壓推桿將該翻板閥的翻板推開,閥門控制桿旋轉75度使閥門打開,攔焦車導管的可伸縮接口與該翻板閥端面對接,使含塵煙氣由攔焦車集塵罩進入由固定翻板閥組成的集塵干管;推焦完成后,攔焦車上的液壓推桿及可伸縮接口退回,該翻板閥關閉,完成一爐除塵計劃.固定翻板閥處于高溫狀態又處于經常開、閉狀態,受熱不變型,采用U型骨架周邊均布,使閥板長期使用不變型,在密封處加金屬絲石棉密封墊,閥門密封效果;每組翻板閥之間、翻板閥與直管段之間以及平衡閥、伸縮節和端部消聲器法蘭之間使用金屬纏繞墊,靜密封漏氣率低于0.5%.

焦化廠布袋除塵器主要特點：

1、濾袋上口采用了噴吹管裝置，設備阻力低，安裝、維護換袋簡便；

2、濾袋籠骨可分硬骨架和彈簧骨架二種形式，可適用于不同用戶的各種需求；

3、入口濃度高可達100g/Nm3,具有大粒粉塵初級沉降作用，可替代二級除塵；

4、采用分室側噴，一只脈沖閥可同時噴吹16條濾袋。較其它減少了脈沖閥數量近三分之二；

5、頂部采用可掀起的小揭蓋，在密封的前提下，開啟靈活、自如；

6、噴吹壓力低只需120~180Kpa，便可實現理想清灰，并采用了低壓直通閥的結構形式，易損件使用壽命超過二年。

7、適用范圍大，可廣泛應用于制造、建材、冶金、鑄造、化工、機械、礦山采掘、糧食加工等行業及各工礦企業中工業性粉塵的凈化除塵及生產工藝中的粉塵清理與回收等。

8、無需預除塵設備，能一次性處理高達1000mg/m3濃度的煙塵，排放小于50mg/m3，工藝流程簡單;

9、袋室內無需噴吹管，機外換袋方便;

10、嵌入式彈性袋口，密封性能好;

11、脈沖閥數量小，清灰強度大，動作;

12、整機采用微機自動控制，各參數易于調節，可實現無崗位工作;

13、濾袋使用壽命二年以上;

14、易實現隔離檢修。
