由兩大部分組成，爐頂部分是帶煙塵捕集裝置的除塵裝煤車，由活動煙罩、導煙管、煙氣調節閥、空氣調節閥、閥、伸縮連接器等組成煙塵抽吸系統。通過伸縮連接器開啟集塵干管上的接口翻板閥。裝煤時冒出的煙氣與定量的空氣混合，經集塵干管送到與焦側除塵合為一體除塵地面站凈化處理。另一部分是推焦裝煤合二為一煙塵凈化地面站，在地面站內設風機，離線式，帶液力偶合器的排煙機機組，除塵器回收焦粉輸灰裝置等以及相應配套的電氣、儀表設備，以及壓縮空氣和冷卻水系統。

工藝原理：

在裝煤過程中產生的煙氣由接口翻板進入除塵管，然后和預噴涂料倉來的預噴涂料混合進入脈沖袋式除塵器凈化，凈化后的煙氣經除塵器管道排入大氣。在除塵中被捕集下來的粉塵經氣動雙層排灰閥排入刮板運輸機，由斗式提升機將粉塵送入粉塵倉，后由加濕卸灰機定期將粉塵裝入汽車運出。煤車打開接口蓋時自動將信號送到地面站使風機高速運轉，裝煤后風機自動轉為低速，脈沖控制儀啟動進行脈沖反吹，然后進行振打，排灰。

主要性能特點：

1、裝煤除塵采用非燃燒方式兌入大量的空氣，使煙塵中的可燃成分含量遠低于爆炸下限，了煙塵進入除塵大系統中是的；

2、焦側除塵系統收集的是干燥的焦粉和氣體能的吸收裝煤煙塵中的成分，焦油和水分，不需考慮除塵設備的保溫，加熱，防結露等措施；

3、采用低壓管噴提高了除塵器的清灰能力，防止粉塵粘結濾料，而增大系統阻力；

4、本系統設計充分發揮地面除塵設備的凈化處理能力，通過風機和管路系統的設計和控制使裝煤除塵與焦側除塵合為一個系統，可節省改造投資。

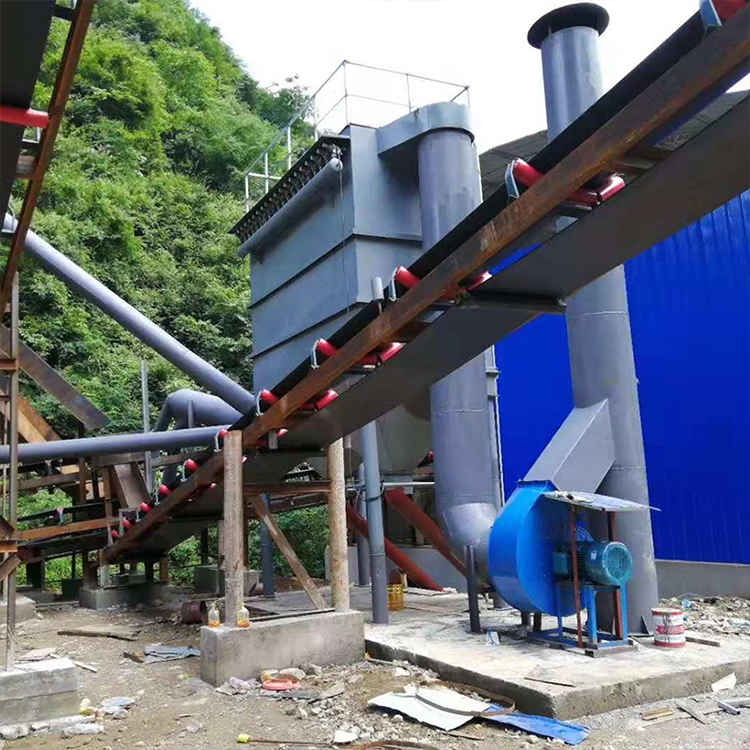

焦化廠地面站除塵器采用國內的裝煤非燃燒法，并使收集的裝煤煙塵進入焦側除塵干式除塵地面站的裝煤除塵技術。它實現對裝煤煙塵捕集，爐頂與地面站煙氣轉送，煙氣溫度調節控制，煙氣凈化一體化，利用推焦過程中收集在濾袋表面的焦粉來防止裝煤過程中煙塵含有焦油和水汽粘結濾袋，了設備長期穩定運行。
